Energi panas dingin dari peltier

Mungkin ada yang sudah tahu tentang alat ini, tapi baru tau nih gan alat kayak ginian makanya ane tertarik buat bikin thread tentang PELTIER ini. Gimana kagak aneh gan, alat ini bisa menghasilnya panas dan dingin di masing2 sisinya dan perbedaan suhunya bisa sangat extrem gan ! mantep dah . Langsung aja deh gan biar ga kelamaan cekidot !

PELTIER

Ane baru nemuinn komponen unik kayak gini gan, bisa menghasilkan panas maupun dingin. Bentuknya tipis, berukuran 4 x 4cm dengan tebal hanya 4mm. Komponen ini dikenal dengan nama PELTIER. Peltier ini adalah modul Thermo-Electric, umumnya dibungkus oleh keramik tipis yang berisikan batang-batang Bismuth Telluride di dalamnya. Ketika disupply tegangan DC 12volt-15volt salah satu sisi akan menjadi panas, sementara sisi lainnya akan dingin. Untuk kalangan penggemar OverClocking komputer, Peltier cukup populer digunakan untuk mendinginkan prosesor.






PELTIER:











Namun kelemahan Peltier adalah Arus yang dibutuhkan cukup besar, hingga 5-7amper agar bisa bekerja optimal. Peltier juga digunakan pada Car COOLBOX, yaitu pendingin minuman kaleng untuk di mobil. Cara kerja Peltier, dengan membuat panas disatu sisi, kemudian di sisi lain, panas akan terserap hingga terasa dingin. Beda suhu antara sisi panas dan dingin bisa mencapai 65 derajat Celcius.






PELTIER:











Jadi apabila kita bisa membuat sisi panas serendah mungkin, maka sisi dingin akan bisa sangat dingin bahkan berbuih es.
Contoh : sisi panas 80C (batas maksimal yang diperbolehkan), maka sisi dingin akan 15C.






PELTIER:











Dari prinsip di atas, kita bisa mendinginkan sisi panas dengan memasang sirip pendingin (heatsink) bahkan ditambah kipas (blower/fan).






PELTIER:













Alat ini jg sering digunakan untuk cold air intake pada mobil/motor. Mungkin yang punya mobil lebih berpengalaman, terutama mobil-mobil Jazz, bahwa tarikan mesin saat malam hari (cuaca dingin) akan lebih ringan dibandingkan dengan tarikan mesin saat siang bolong. Nah... dengan sedikit merekayasa supaya intake mesin tetap cool, sehingga mendapatkan perbandingan AFR (Air Fuel Ratio) yang ideal, nampaknya Peltier bisa dicoba.






PELTIER












# Instalasi PELTIER Pada Pendingin Prosesor









PELTIER







Pada kode yang tercetak di foto di atas, ada angka 12706, yang artinya tegangan maksukan 12volt, Arus optimal yang diminta 6Ampere.










PELTIER






Siapkan juga sirip pendingin + fan dari bekas Prosesor PC, kebetulan sama-sama pakai 12 volt untuk fan nya.










PELTIER





Kemudian rekatkan PELTIER pada sirip pendingin










PELTIER





Siapkan alat-alat pendukung , seperti Termometer untuk mengukur suhu PELTIER saat bekerja.










PELTIER





Untuk menjepit sensor, gunakan plat aluminium tipis.



Hingga menjadi seperti ini.











PELTIER






Lihat perubahan suhunya gan ! Dan terlihat embun di sisi pendingin .










PELTIER







Apabila penggunaan Heatsink lebih besar dah arus lebih optimal, maka hasilnya akan sangat maksimal hingga terlihat bunga es di bagian sisi pendingin . Hebat yah gan ?


Lihat video nya di link ini:
https://youtu.be/Ipt8xqKbCSw

Skema rangkaian inverter sederhana menggunakan Transistor 2N3055

Inverter dari DC ke AC yang memiliki kapasitas daya sekitar 20 Watt yang di dapat dari sumber tegangan AKI 12 Volt DC ke tegangan 220 Volt AC. Rangkaian ini sangat berguna dikala listrik PLN sering mati. Rangkaian ini cukup sederhana. hanya menggunakan Resistor, Transistor dan Transformator yang digunakan untuk menaikkan tegangan. Rangkaian inverter ini menggunakan prinsip flip-flop, transistor 2N3055 akan mengalirkan arus ke trafo secara bergantian. Gunakan heatsink yang cukup untuk transistor 2N3055.

Skema rangkaian converter tegangan 6v dc ke 12v dc sederhana

Skema Rangkaian 500W dari dc12 to ac 220V dengan Transistor

Rangkaian-Inverter 12V Ke ac 220Vdengan IC-555

Skema rangkaian-inverter dc 12v to ac 220v Tegangan 100w dengan mosfet

Skema Rangkaian Inverter Simple 1000 Watt

Voltage Booster untuk Inverter DC 12 Volt ke 220 V AC

Alat di atas untuk pelengkap inverter , Sehingga dapat menyalakan pompa air dengan aki 12 volt.

Skema Inverter DC ke DC (1,5 – 4,5 Volt ke 5 – 10 Volt)

Skema RangkaianElektronika Inverter 40 watt

 Skema rangkaian elektronika inverter 40 watt. inverter  adalah alat untuk merubah tegangan 12v dc menjadi 220v ac atau 110v ac (untuk indonesia mungkin sudah 220v semua). inverter ini menggunakan transistor tip 2n3055 sebagai driver akhirnya. untuk itu perlu pemasangan pendingin pada transistor Tip 2n3055 tersebut. untuk trafo atau transformatornya bisa menggunakan trafo step down 4 Ampere yang dibalik, jadi input 12v nya dijadikan output sesuai dengan gambar diatas dan 220v sebagai outputnya.

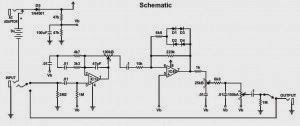

Effec gitar Blues Breaker dari Marshal

Berikut ini layout pcb nya, efek ini sangat mudah dibuat oleh pemula seklipun.

Cara Kerja Relay

. Didalam Teknik Control Otomatis , relay adalah salah satu komponen peralatan control yang sangat mendasar, alat ini dibutuhkan pada setiap rangkaian control karena fungsinya yang memang sebagai penghubung antara peralatan satu dengan lainnya seperti contoh untuk mengerakan solenoid valve dibutuhkan tegangan 200 VAC, namun sebelum tegangan diberikan ke solenoid valve akan melalui relay terlebih dahulu.


. Relay ini mempunyai cara kerja yang sangat sederhana dibanding dengan peralatan control yang lain, mempunyai kaki-kaki atau pin, pin ini ada yang untuk coil atau kumparan dan ada juga untuk kontak ( No dan Nc ) kontak inilah yang berhubungan dengan peralatan lain seperti timer, magnetic contactor dll, sedangkan pin coil digunakan untuk dihubungkan ke tegangan supply agar relay dapat bekerja, selain itu didalam relay terdapat satu buah kumparan / coil yang terbuat dari lilitan kawat dengan jumlah lilitan tertentu, yang berfungsi merubah tegangan input baik itu AC ataupun DC menjadi medan magnet, medan magnet ini yang nantinya digunakan untuk menghubungkan kontak-kontaknya yang ada didalam relay.


Cara Kerja Relay


. Seperti yang telah disebutkan diatas, relay mempunyai cara kerja yang sangat simple yaitu pada saat atau selama coil relay mendapat tegangan 200 VAC misalnya, maka pada coil akan terdapat medan magnet yang cukup besar, sehingga menarik tuas dan menghubungkan kontak-kontak yang ada didalamnya, dan relay akan berhenti bekerja andaikata kumparanya sudah tidak terdapat tegangan lagi atau disebut off.


. Jadi komponen utama dari relay itu adalah terletak pada kumparan, sebab apabila kumparan ini rusak / terputus lilitannya diakibatkan terbakar, maka relay tidak akan lagi bisa bekerja, karena tidak ada lagi medan manet yang dapat menarik tuasnya.

Menaikan Tegangan watt di ampli biar bass nya keluar

untuk mendapatkan suara bass yang mantap selain dari kualitas Speaker, Power dan ukuran box adalah kesesuain daya amplifier dan speker, dalam artian daya power harus mampu menghandle daya speker. misal speaker 300Watt daya power minimal sama atau diatasnya lebih bagus.
sedang untuk mendapatkan daya power diperoleh dari daya trafo, dengan perhitungan
W = V x I, dimana
W : Daya (Watt)
V : Tegangan (Volt)
I : Arus (Ampere)
untuk menghandle daya speaker 300Watt paling tidak power amplifier membutuhkan Trafo 10A X 32V =320Watt, (perhitungan sesuai kebutuhan)
dan sebagai jawaban menaikan daya/watt amplifier adalah dengan menaikan arus (ampere) atau tegangan (Volt) trafo namun perlu diperhatikan dalam menaikan tegangan harus desesuaikan dengan kekuatan Kit/modul Amplifier (maksimal Voltase)
sedang untuk komponen yang perlu diganti adalah pada bagian Transistor Final, gunakan saja Transistor Sanken yang asli, dimana sepasang TR sangken mampu mensuplay daya sebesar 200Watt

Menghilangkan suara noise pada amplifier

Cara menghilangkan noise pada amplifier yaitu: 1. ganti kapasitor input dengan kapasitor 1uf/250v 2. ganti resistor 100k dekat input dengan resistor 47k 3. ganti resistor gain 33k(OCL) dengan 30k, 22k(gain clone) dengan 20k 4. Cek jalur pcb, 5. Jika memakai transistor model jengkol, pasanglah mur/baut kuat(tidak mudah goyang) 6. Paralel resistor 560 yang terhubung ke vcc(bukan ke ground) dengan trimpot 2k kaki tengah disatukan ke pinggir, set trimpot pada posisi 2k, lalu test output amplifier (tanpa input audio) dengan multitestter, set multitestter pada posisi DCma yg terkecil, apabila tegangan terukur sebesar 100-250ma, putar trimpot sedikit, dan test lagi, hingga tegangan terukur 0 volt hanya itu yang dapat saya sampaikan, apabila saya dapat ilmu lagi, akan saya share

cara menghilangkan bunyi duk saat amplifier dinyalakan/dihidupkan

Saat amplifier gitar Elektrik dihidupkan berbunyi duk pada speaker, kalau kita merakit amplifier sendiri tentu belum merasa puas jika ada masalah tersebut
berikut cara cara menghilangkan bunyi duk saat amplifier dihidupkan
cara pertama
paralel saklar/ kontak on/off amplifier dengan kapasitor nonpolar 100nf/400v, kapasitor harus 400volt kalau
ukuran/nilai kapasitor boleh mendekati seperti 220n, 150n 120n,82n
cara kedua
pakai rangkaian protektor speaker, rangkaian protektor speaker mudah didapat dipasaran dengan harga bervariasi, tapi saran saya lebih baik merakit sendiri untuk mengasah kepandaian analisa rangkaian, rangkaian nya simple kok, skemanya bisa search di google, atau di postingan saya sebelumnya
cara ketiga
ganti kapasitor bank/ kapasitor yang ada di power suply dengan kapasitas yang besar, kalau power ocl 300w jengkolan pake 4buah kapasitor 3300uf/50v saya ganti dengan 2buah 47000uf/80v bunyi duk-nya langsung hilang dikarenakan terjadinya proses waktu tunda/delay saat power suply mengisi kapasitor bank hingga penuh
cara keempat
pakai rangkaian softstart untuk travo, rangkaian nya juga simple, silahkan lihat di posting sebelumnya
cara kelima
memodifikasi rangkaian, cara ini pernah saya coba dan berhasil


sebenarnya sih banyak cara menghilangkan bunyi DUK amplifier dihidupkan tapi saran saya lebih baik memakai cara kedua yaitu memakai rangkaian protektor speaker, karena tahan lama dan komponen nya tidak susah dicari

Skema Efect Gitar Sederhana
